La bague est bricolée avec :
- un capuchon de bombe insecticide (ceux qui rampent en faisant krr krr krr, dia.ext.56mm),
- un filtre 52mm désossé qui servira de pas de vis au complément optique,
- de la colle néoprène,
- la bague amovible du S2IS,
- un bout de chambre à air de moto dia.50mm.
|
1/ Retirer le verre du filtre.
2/ Limer la rainure interne de fixation de ce dernier.
3/ Découper bien droit le fond du capuchon avec un cutter à une hauteur de 42mm précise
(positionner un scotch et suivre son bord).

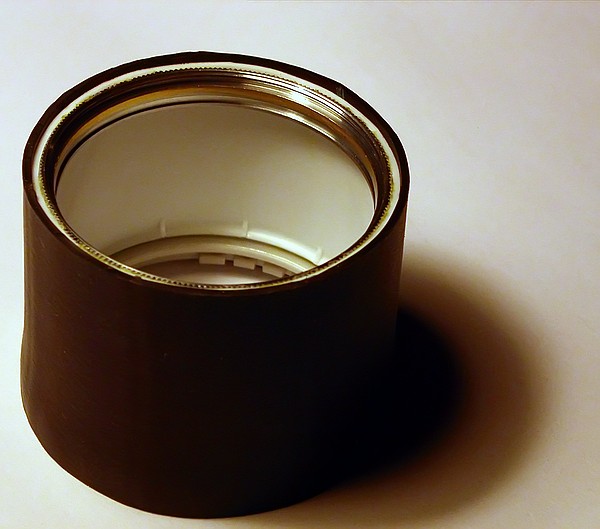

4/ Coller, sans attendre le séchachage du néoprène, le filtre (pas de vis femelle vers l'exterieur)
au bout du capuchon (côté découpé). Laisser sécher au moins 2 heures.

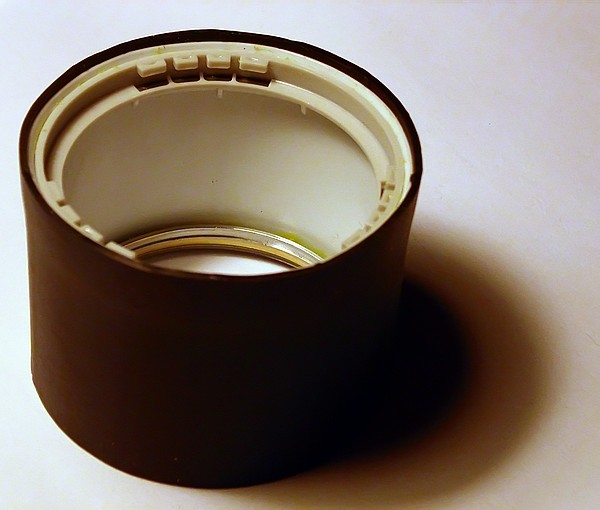

5/ La bague du S2IS entre en forçant légèrement et n'a pas besoin de fixation supplémentaire.
Il y a des petits crans en plastic dans le capuchon qui la maintiennent en place.
Elle peut être retirée ou remise assez facilement si besoin.
6/ Enfiler le bout de chambre à air sur le capuchon,
puis le recouper à bonne dimension en suivant le bord.
|

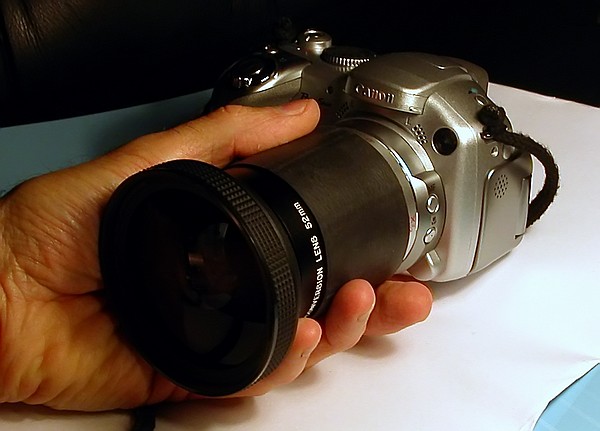

Il n'y a plus qu'à fixer la bague adaptatrice sur l'appareil
et visser le complément optique dia.52mm au bout (ici un Raynox DCR6600-PRO)
|
Le plastic du capuchon devient très rigide lorsque l'ex-filtre et la bague amovible sont fixés dedans.
Le caoutchouc de la chambre à air a une double fonction :
- empécher la lumière parasite de rentrer et,
- assurer un role de grip pour une meilleur prise en main.
|

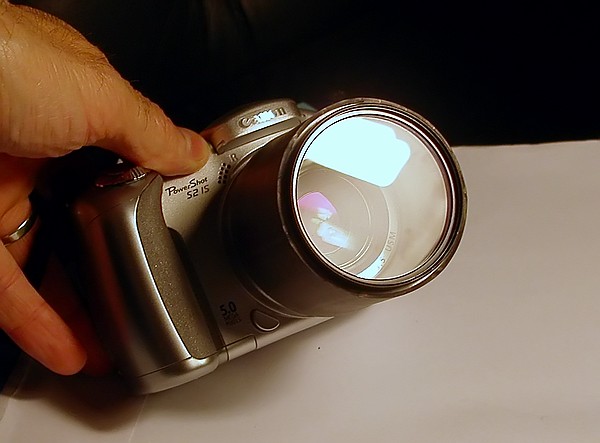

Lorsque l'on utilise pas le complément optique,
il est possible de le remplacer par un filtre dia.52mm.
Sur la photo, il s'agit d'un filtre neutre UV.A.
Personnellement, j'ai sacrifié la relative compacité de l'appareil
en laissant tout le temps la bague adaptatrice, ce qui me permet :
- de ne plus avoir à utiliser le bouchon d'origine Canon (une vrai m... qui ne tient pas),
- d'avoir un objectif protégé en permanence,
- de disposer d'un petit par-soleil (2cm à la focale la plus courte, sans vignetage),
- et enfin d'avoir une bien meilleur prise en main de l'appareil.
|

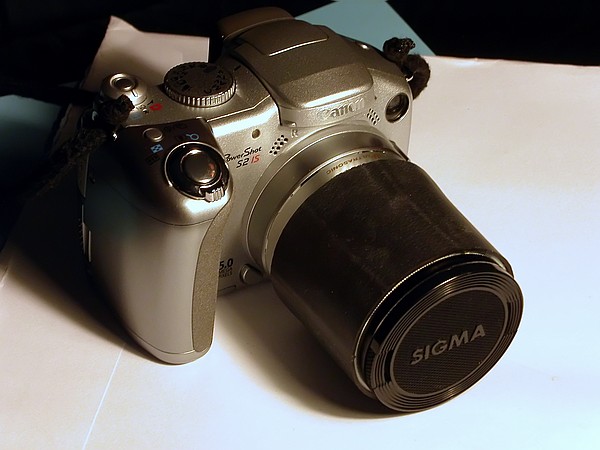

Zut ! Dans mon bazar j'ai tout trouvé pour construire ce truc,
sauf un bouchon siglé Canon...
|
|
